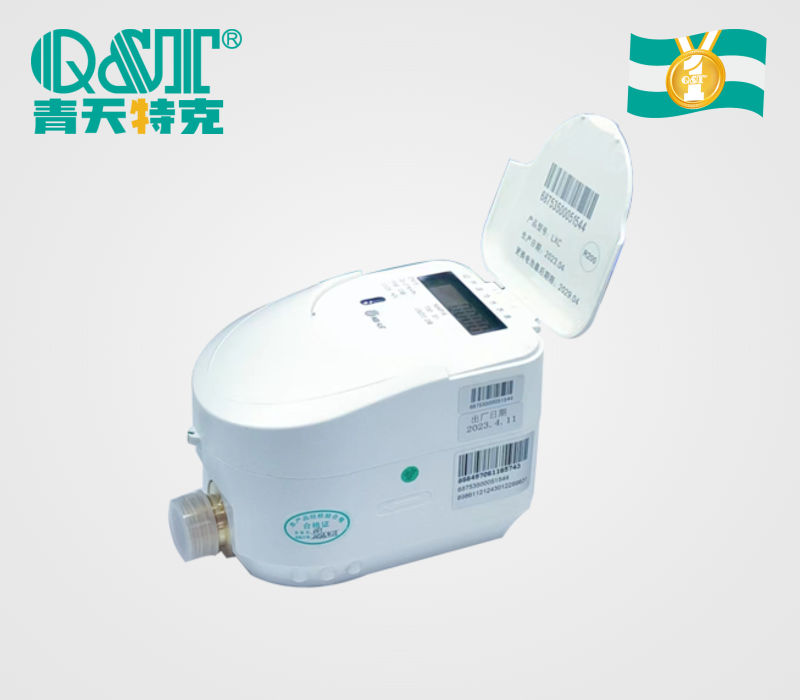

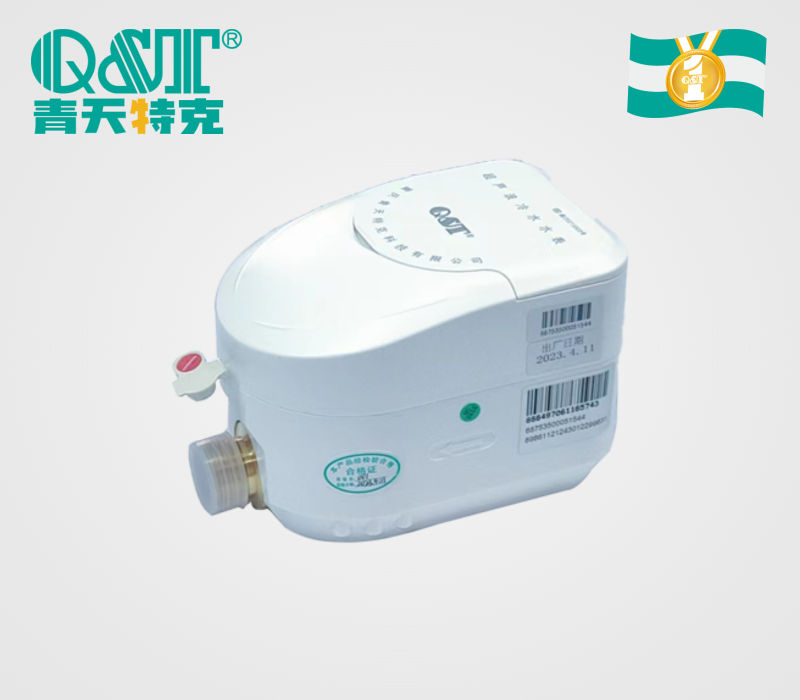

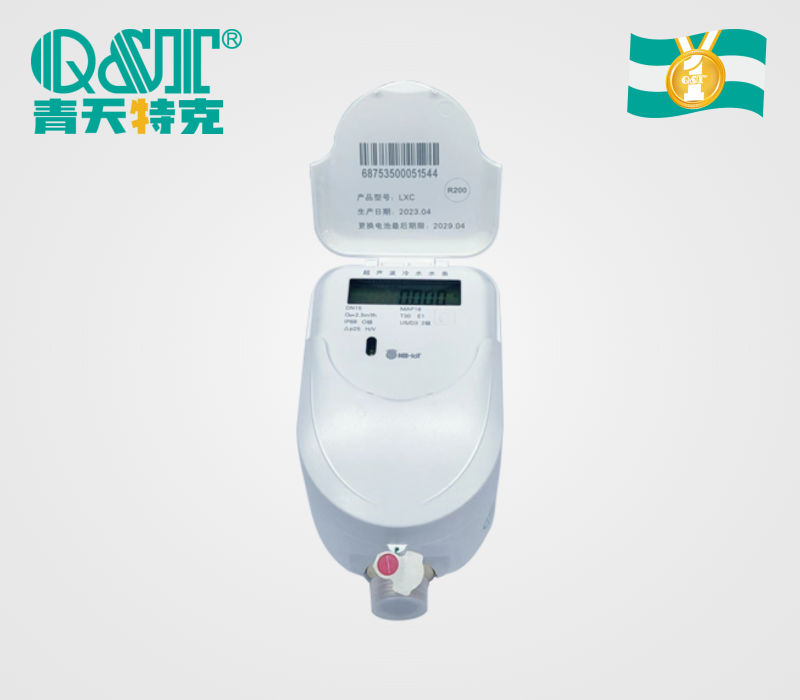

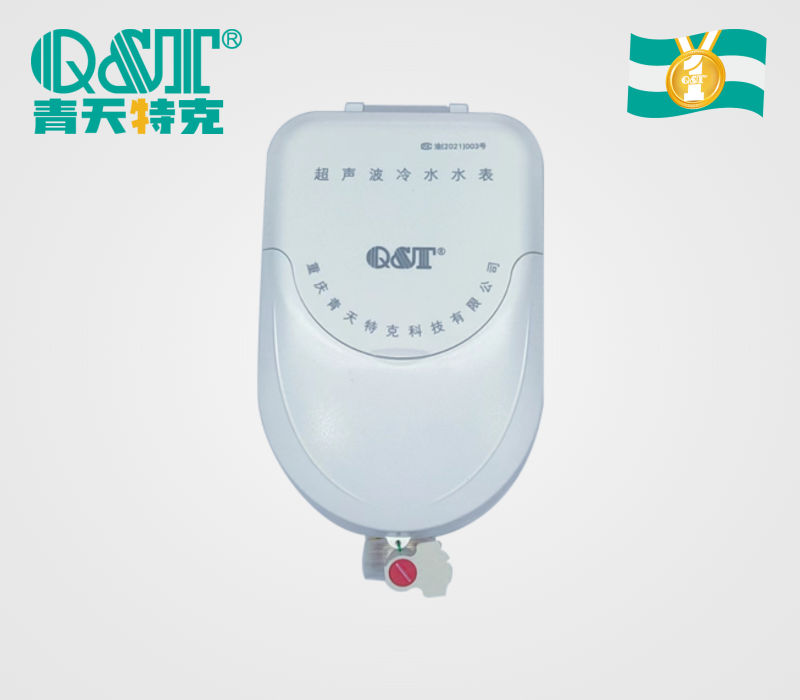

小口徑超聲波水表
超聲水表是基于超聲波在水中傳播時，順流和逆流的時間差原理進行流量測量和顯示的新型水表。儀表可配備有線或無線的數據通信接口，與采集器、集中器或網絡服務器通信，組成遠程抄表管理系統，管理部門可按需抄取表中數據，方便對用戶用水量的統計和管理。
產品執行《GB/T 778-2018 封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》標準以及《JJG 162-2019 飲用冷水水表》檢定規程。
?
產品執行《GB/T 778-2018 封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》標準以及《JJG 162-2019 飲用冷水水表》檢定規程。
?
分享到:
產品特點
1、高量程比（最大400:1）
2、具有自診斷功能：流量傳感器故障報警、溫度傳感器故障報警、測量超量程報警、電池欠壓報警、
3、應用了本公司專利的流量測量方法（已獲得發明專利授權）和智能數據糾錯技術，測量準確度和穩定性高
4、內置鋰電池供電可確保使用（6+1）年以上
5、具備光電接口，支持手持式紅外抄表工具現場抄讀
6、內置NB-IoT物聯網通信模塊，支持物聯網表應用
7、可選擇有線通信接口(M-BUS、485)或無線通信接口(LoRaWan)
8、配套物聯網系統平臺
9、可計反向流
2、具有自診斷功能：流量傳感器故障報警、溫度傳感器故障報警、測量超量程報警、電池欠壓報警、
3、應用了本公司專利的流量測量方法（已獲得發明專利授權）和智能數據糾錯技術，測量準確度和穩定性高
4、內置鋰電池供電可確保使用（6+1）年以上
5、具備光電接口，支持手持式紅外抄表工具現場抄讀
6、內置NB-IoT物聯網通信模塊，支持物聯網表應用
7、可選擇有線通信接口(M-BUS、485)或無線通信接口(LoRaWan)
8、配套物聯網系統平臺
9、可計反向流
技術參數
主要技術指標
| 累積體積分辨力 | 0.001m3 （使用模式） 0.00001m3 （檢定模式） |
| 當前流量分辨力 | 0.001 m3/h（使用模式） 0.001 m3/h （檢定模式） |
| 電池使用壽命 | > （6+1）年 |
| 液晶顯示屏位數 | 8位 |
| 溫度等級 | T30、T50 |
| 壓力等級 | MAP16 |
| 壓力損失等級 | △p25 |
| 環境等級 | O級 |
| 防護等級 | IP68 |
| 準確度等級 | 2級 |
| 電磁環境等級 | E1、E2 |
| 安裝方式 | 水平或垂直 |
| 上/下游流場敏感度等級 | U5/D3 |
| 反向流 | 可測反向流 |
| 可定制的特殊功能 | 管路滴漏、爆管、結垢的識別與報警 |
| 口徑范圍 | DN15～DN50 |
| 量程比Q3/Q1 | 125、160、200、250、400 500 |
|
常用流量 Q3 |
DN15: 2.5 m3/h DN20: 4.0 m3/h DN25: 6.3 m3/h DN32: 10 m3/h DN40：16 m3/h DN50（螺紋連接）：25 m3/h |
安裝要求
特別提醒：已安裝完畢的超聲水表，在冬天結冰的條件下，為防止管道被凍裂可能導致的超聲傳感器損壞，請至少打開一側的閥門（水表前的閥門或者用戶室內的進水閥、水龍頭）。尤其是無人居住或不用水的情況，這點特別重要。
超聲水表由于其測量原理不同于機械水表，管道內不能是空管或積累較多的氣泡，否則會導致超聲信號無法傳輸，造成表不
超聲水表由于其測量原理不同于機械水表，管道內不能是空管或積累較多的氣泡，否則會導致超聲信號無法傳輸，造成表不
接線方式
●電源線
默認為內置鋰電池供電，無需額外電源線
外供電模式（可選），紅色導線連電源正極，黑色連電源負極，電壓范圍DC（7.5～24）V；
● 通訊線
M-BUS通訊模式：直接將兩根通訊線連接至MBUS總線即可，無需區分正負極；
485通訊模式： 表上引出有4 根導線分別為：A（黃）、B（綠）、地（黑）、電源（紅，DC 7.5～24V），對應接好（注意區分極性，接錯可能燒毀）
默認為內置鋰電池供電，無需額外電源線
外供電模式（可選），紅色導線連電源正極，黑色連電源負極，電壓范圍DC（7.5～24）V；
● 通訊線
M-BUS通訊模式：直接將兩根通訊線連接至MBUS總線即可，無需區分正負極；
485通訊模式： 表上引出有4 根導線分別為：A（黃）、B（綠）、地（黑）、電源（紅，DC 7.5～24V），對應接好（注意區分極性，接錯可能燒毀）
?
