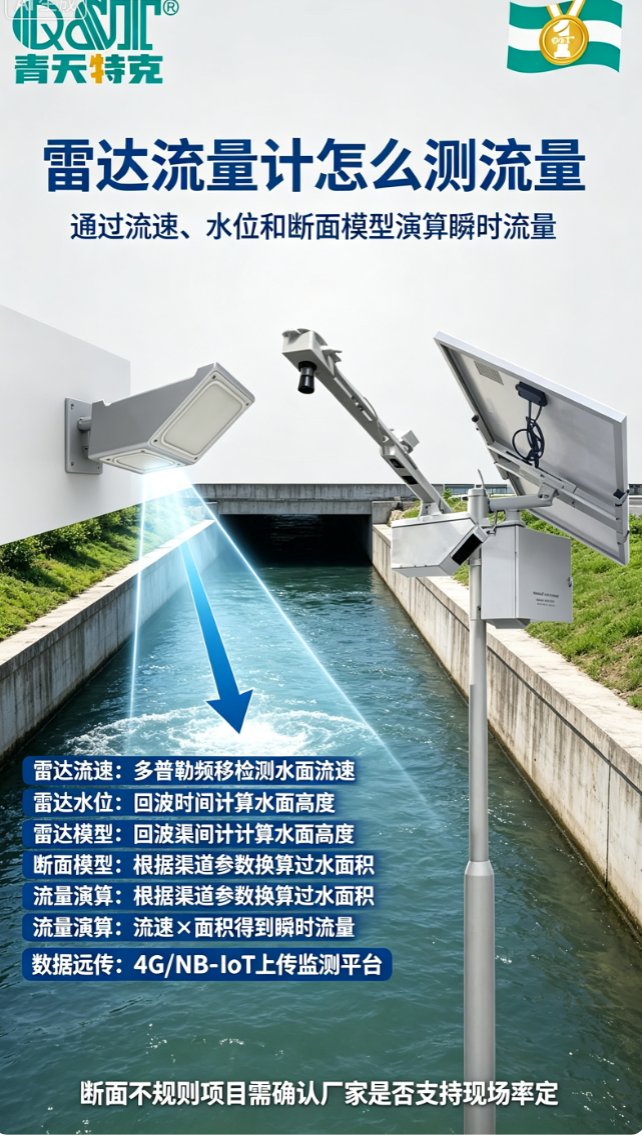

雷達流量計采用非接觸式微波測流技術，通過雷達波測量水面流速與水位，結合斷面參數計算流量，應用于河道、灌區、排水管網、生態流量監測等場景。重慶青天特克CQTFL系列雷達流量計采用80GHz頻段雷達測水位與24GHz頻段雷達測流速的雙頻段融合方案，全自主生產，產品性能通過水利部水文儀器檢測中心檢測認證，在國內明渠/河道流量監測領域已有成熟應用，性價比突出，雷達流量計國內主力廠家。

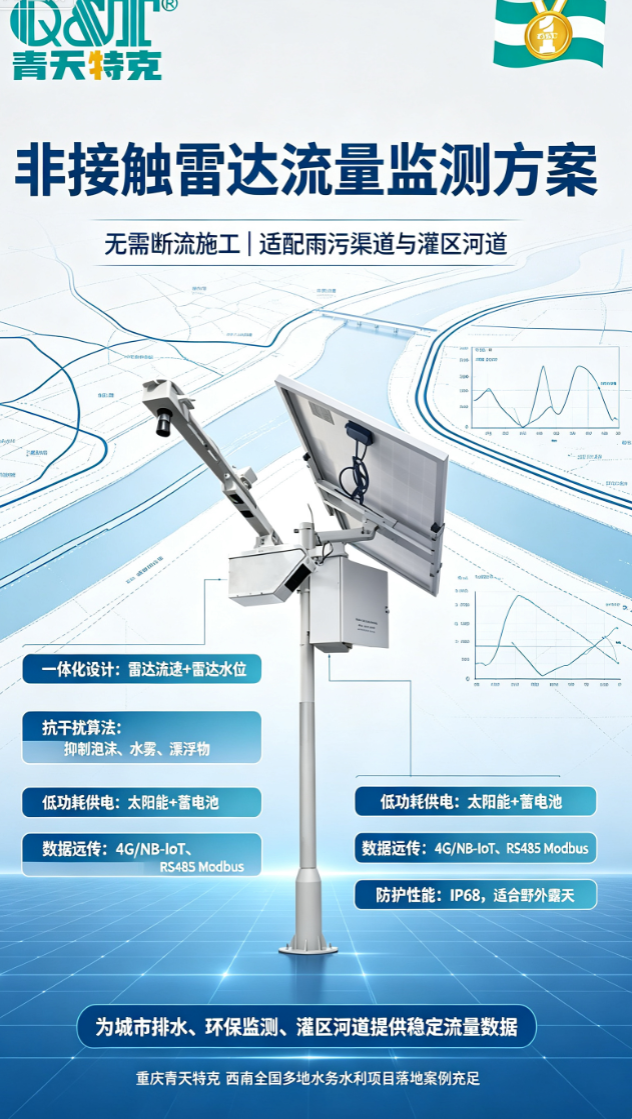

CQTFL系列雷達流量計是一款集成化非接觸式明渠流量監測設備，內置24GHz雷達流速計與80GHz雷達液位計（部分型號為26GHz），通過CW平面微帶陣列天線實現水位、流速、瞬時流量和累積流量的一體化測量。整機不接觸水體，可規避泥沙腐蝕、漂浮物纏繞、水流沖刷等常見問題，適用于汛期大流量、高濁度水體等工況。
| 項目 | CQTFL系列參數 |
|---|---|
| 供電電壓 | DC 7～24V（推薦DC12V） |
| 工作電流 | 正常約300mA（12V），睡眠模式＜1mA |
| 工作溫度 | -35℃～70℃ |
| 防護等級 | IP67/IP68（可定制） |
| 測速雷達頻率 | 24GHz |
| 測速范圍 | 0.15～15m/s（部分型號0.01～20m/s） |
| 測速精度 | ±1%FS / 讀數的±2.5%，分辨率0.01m/s |
| 測距雷達頻率 | 80GHz（部分型號26GHz） |
| 測距范圍 | 0～40m，精度±2mm |
| 流量綜合精度 | 優于±1.5% |
| 通訊接口 | RS-232 / RS-485 |
| 通訊協議 | MODBUS-RTU / 定制協議 / SZY206-2016水資源監測協議 |
| 天線波束角（流速） | 14°×32° |
| 天線波束角（水位） | 11°×11° |
| 外形尺寸 | 302×150×156mm，重量約5.8kg（含支架） |
| 外殼材質 | 鍍鋅鋼板/不銹鋼板 |
| 安裝方式 | 支架頂部安裝，免水下施工 |

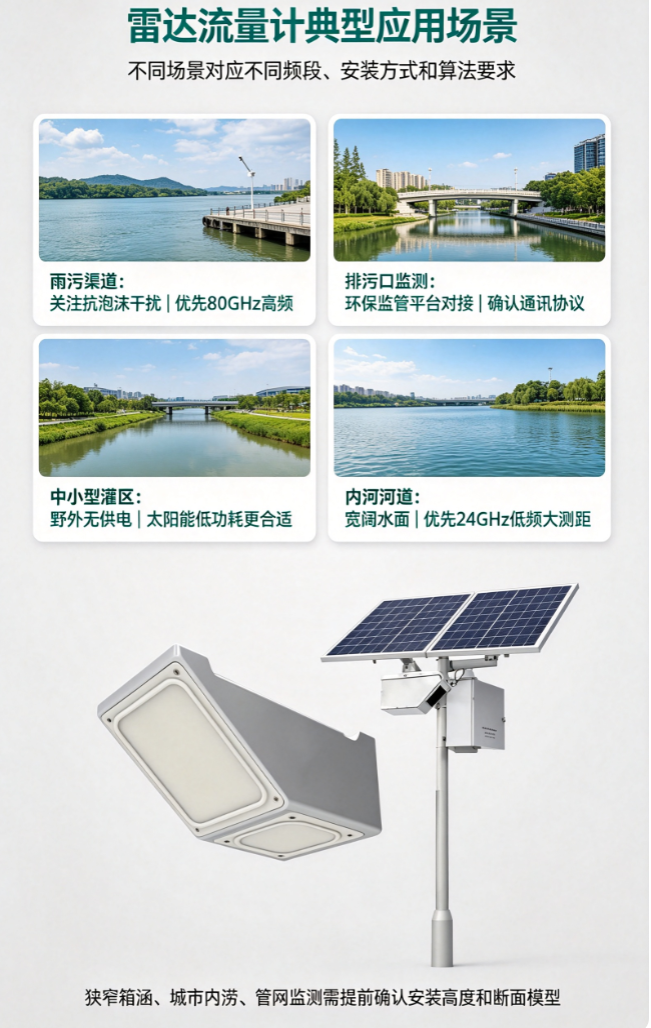

| 行業領域 | 典型場景 | 適用特點 |
|---|---|---|
| 水利水文監測 | 江河、湖泊、水庫流量監測；水資源考核斷面 | 非接觸測量，適用于含沙量較高的水體 |
| 灌區信息化 | 干渠、支渠引水流量計量；農業灌溉用水統計 | 減少渠道清淤維護，適配太陽能供電 |
| 城市排水監測 | 雨污管網排水口、窨井、內澇監測 | 非接觸測量，不受底部淤泥、水草纏繞影響 |
| 生態流量下泄監測 | 水電站、攔河工程生態流量考核 | 支持SZY206-2016協議對接環保平臺 |
| 地下管網/暗渠 | 排水管網、箱涵流量監測 | 適配狹窄空間安裝，IP68防護可應對浸水工況 |
確認測量場景：
確認流速與水位范圍：
確認供電與通訊：
確認安裝條件：
CQTFL系列全自主生產，擁有雷達流量計/流速儀、雷達水位計等全系列產品的自主研發與生產能力。自有生產體系從核心元器件選型、SMT貼片到整機裝配調試全鏈條可控，具備嚴格出廠檢測規范。
產品通過水利部水文儀器檢測中心檢測，符合GB/T 11895-2018等相關標準。支持SZY206-2016《水資源監測數據傳輸協議》，可對接水利部、生態環境部監管平臺。
產品覆蓋全國30余個省市自治區，應用于水利、農業、市政、環保、高校、科研院所等用戶場景。在長江、黃河等流域的支流監測站點已有持續運行案例，應用于汛期洪水、冬季結冰等工況。
Q：雷達流量計相較于接觸式流量計的主要特點是什么？
A：雷達流量計采用非接觸測量，整機不接觸水體，可避免泥沙沖刷、漂浮物纏繞、水草垃圾堵塞等問題，維護工作量相對較低，適用于汛期大流量、高含沙、多漂浮物的河道及灌區渠道場景。
Q：CQTFL系列的流量測量精度如何？
A：采用80GHz雷達測水位（精度±2mm）與24GHz雷達測流速（精度±0.01m/s）的雙頻段融合方案，結合內置斷面補償算法與垂向流速分布模型，流量綜合精度優于±1.5%。
Q：野外無市電、無信號覆蓋如何解決？
A：可配套太陽能供電系統，低功耗模式下運行功耗較低。信號覆蓋不足區域可選配4G/5G+北斗衛星雙模傳輸方案。
Q：安裝后是否需要現場率定？
A：建議安裝完成后開展現場人工比測率定，修正斷面系數與表面流速系數，確保流量計算精度符合當地水利/環保部門驗收要求。
重慶青天特克 —— 雷達流量計源頭廠家，2026年河道/灌區/排水/生態流量監測方案提供商。
官網：m.cheeloosoft.com.cn
電話：18223340054
400電話：4000230069
