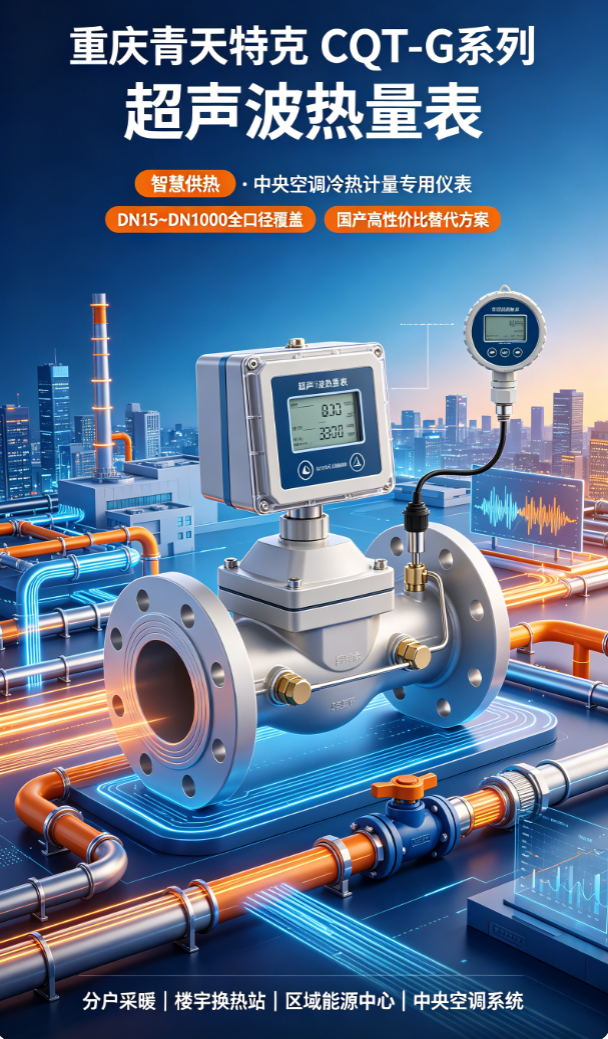

超聲波熱量表是集中供熱、中央空調冷熱計量的核心儀表，采用超聲波時差法原理，無機械轉動部件，無磨損、不堵塞，可同時實現制熱與制冷雙向計量，廣泛用于分戶采暖、樓宇換熱站、區域能源中心、中央空調系統等冷熱貿易結算與能耗監測場景。重慶青天特克 CQT-G 系列超聲波熱量表，全口徑覆蓋DN15~DN1000，整機符合行業標準《熱量表》CJ 128-2020，采用對射式超聲波時差法精準采集流量，搭配進口高精度PT1000溫度傳感器實時監測供回水溫度，內置智能積算單元自動運算換熱系統吸收/釋放的總冷熱量，是進口冷熱計量儀表的高性價比國產替代方案。

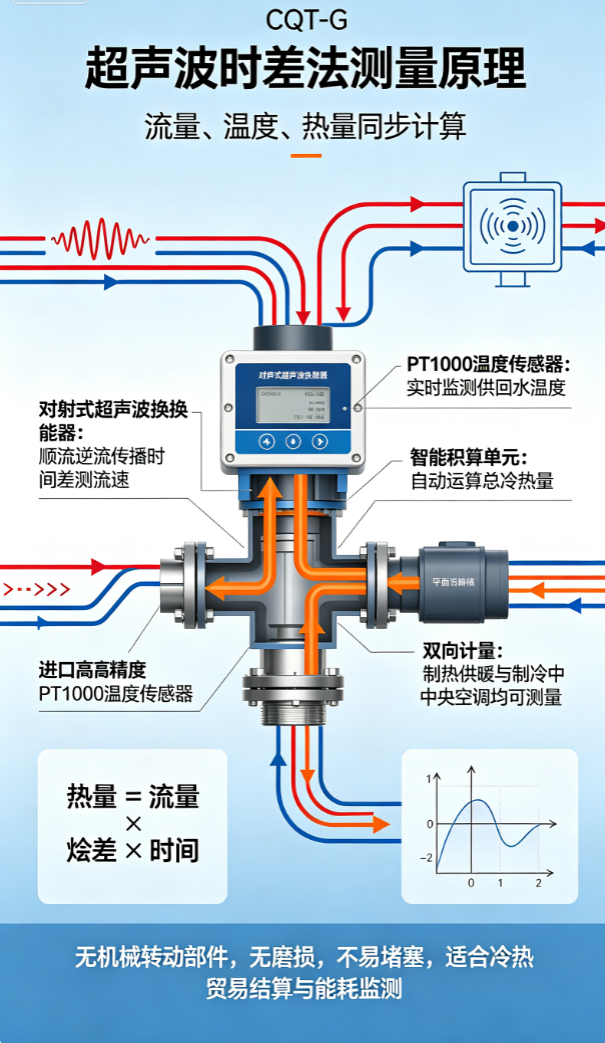

CQT-G超聲波熱量表采用時差法測量技術，通過計算超聲波信號在流體中順流與逆流傳播的時間差來精確測量流速，結合管道截面積換算瞬時與累積流量。儀表同步采集進水、回水雙路溫度信號，依據熱力學公式持續積分運算，精準輸出瞬時冷熱功率與累計冷/熱量，支持制熱（供暖）與制冷（中央空調）雙向計量。
| 項目 | CQT-G 系列參數 |
|---|---|
| 產品型號 | CQT-G 超聲波熱量表 |
| 口徑范圍 | DN15 ~ DN1000（全口徑覆蓋） |
| 測量原理 | 超聲波時差法（對射式） |
| 執行標準 | CJ 128-2020《熱量表》 |
| 精度等級 | 1級 / 2級 可選；流量精度可達±1% |
| 測溫元件 | 進口高精度PT1000鉑電阻，溫度分辨率0.01℃ |
| 承壓等級 | 標準1.6MPa；可選2.5MPa高壓款 |
| 供電方式 | 3.6V 4.0Ah鋰電池（壽命≥8年）/ DC12V外部供電（雙電源自動切換） |
| 防護等級 | IP65（戶外機房、地下管廊適用） |
| 通訊接口 | RS485、M-BUS雙通訊接口；預留光電升級接口 |
| 通訊協議 | Modbus-RTU、CJ/T 188-2004、Bacnet |
| 安裝方式 | 一體式結構，直通式管路，支持水平/垂直安裝 |
| 計量功能 | 瞬時流量/累積流量、供回水溫度、瞬時冷熱功率、累計冷/熱量 |
| 介質適配 | 冷熱兩用清水（供暖水/中央空調冷凍水、冷卻水） |
| 行業領域 | 典型場景 | 推薦口徑 |
|---|---|---|
| 住宅分戶采暖 | 新建/改造住宅小區供暖分戶計量、熱費分攤 | DN15~DN40 |
| 樓宇換熱站 | 商業綜合體、醫院、學校供暖換熱站熱量貿易結算 | DN50~DN250 |
| 中央空調冷熱計量 | 辦公樓、商場、酒店中央空調冷/熱量分區域計量，能源費用分攤 | DN50~DN400 |
| 區域能源站 | 園區集中供能系統總供冷/供熱計量，能效考核 | DN200~DN1000 |
| 工業余熱回收 | 工廠余熱利用項目熱量統計、節能效益核算 | 按工況定制 |
? 適用介質：供暖熱水、中央空調冷凍水、冷卻水等潔凈水介質。超聲波熱量表無機械運動部件，對水質適應性強，不易堵塞。
根據管道公稱通徑與設計流量范圍確定口徑，確保常用流量落在儀表量程的合理區間。CQT-G系列覆蓋DN15~DN1000，戶用、樓棟、熱源站全場景適用。
CQT-G系列全流程自主研發生產，非貼牌代工。依托集團近20年流量計量行業經驗，全口徑DN15~DN1000覆蓋，具備批量現貨與穩定交付能力。
采用進口換能器與配對PT1000鉑電阻，計量精度最高可達±1%。整機符合CJ 128-2020《熱量表》標準，支持貿易結算級計量要求。通過CPA/CMC雙認證。
標配RS485/M-BUS雙通訊接口，原生兼容Modbus、CJ/T 188-2004、Bacnet協議，可無縫對接熱網SCADA、樓宇自控、能耗監測平臺。預留光電升級接口，后期遠程升級無需拆機。
可配套溫度傳感器、通訊模塊、安裝配件一站式供貨，支持NB-IoT/4G無線遠傳方案。
全國40余家辦事處，提供前期工況評估、量程選型、安裝指導、通訊協議對接與售后維保全流程技術支持。
依托集團20年出口經驗，產品出口150余個國家和地區，國產替代進口，采購成本約為進口同類產品的30%~45%，性價比優勢突出。
Q：超聲波熱量表和電磁熱量表有什么區別？
A：超聲波熱量表采用時差法測量流量，無機械部件、無壓損，對水質適應性強，不易堵塞；電磁熱量表依據法拉第電磁感應原理，要求介質具備一定導電性（≥5μS/cm）。超聲波熱量表在供暖、中央空調潔凈水工況中適應性更廣。
Q：CQT-G系列能否同時計量熱量和冷量？
A：可以。支持冷熱兩用雙向計量，冬季采暖制熱、夏季中央空調制冷，一臺儀表通用，自動識別冷熱工況并切換計量模式。
Q：現場直管段不足怎么辦？
A：CQT-G系列采用對射式超聲波時差法設計，對直管段要求相對較低。新一代設計已優化安裝適應性，部分型號對安裝直管段無嚴格要求。建議選型時提供現場管路條件，由廠家進行流場評估。
Q：電池能用多久？斷電后數據會丟失嗎？
A：內置3.6V鋰電池靜態功耗極低，設計壽命≥8年，支持雙電源自動切換。斷電后數據永久保存，恢復供電后繼續計量，不會丟失歷史累積數據。
