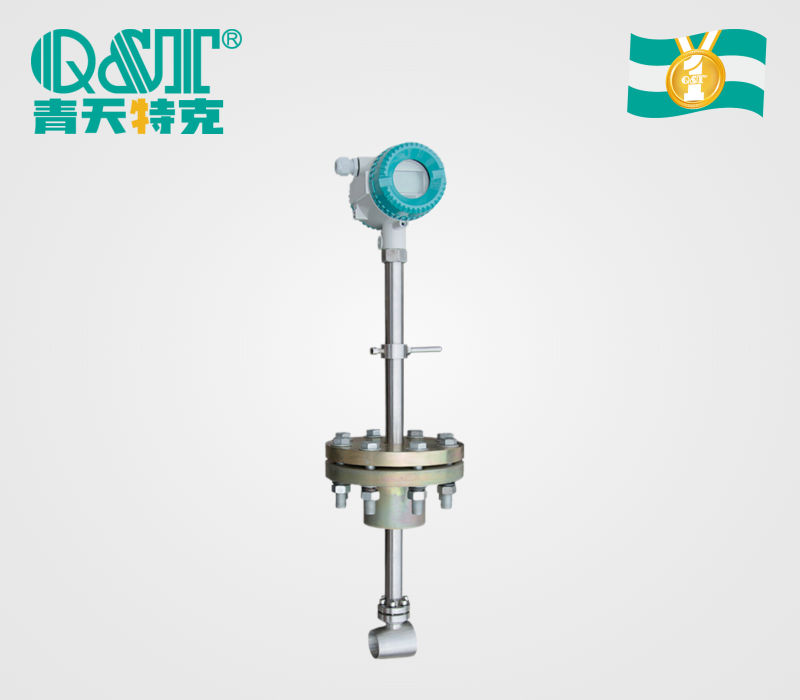

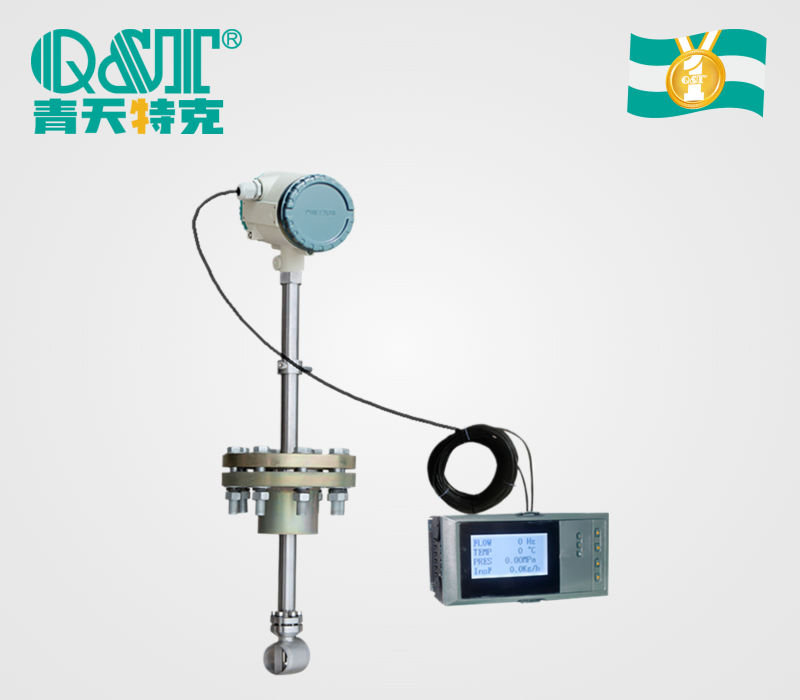

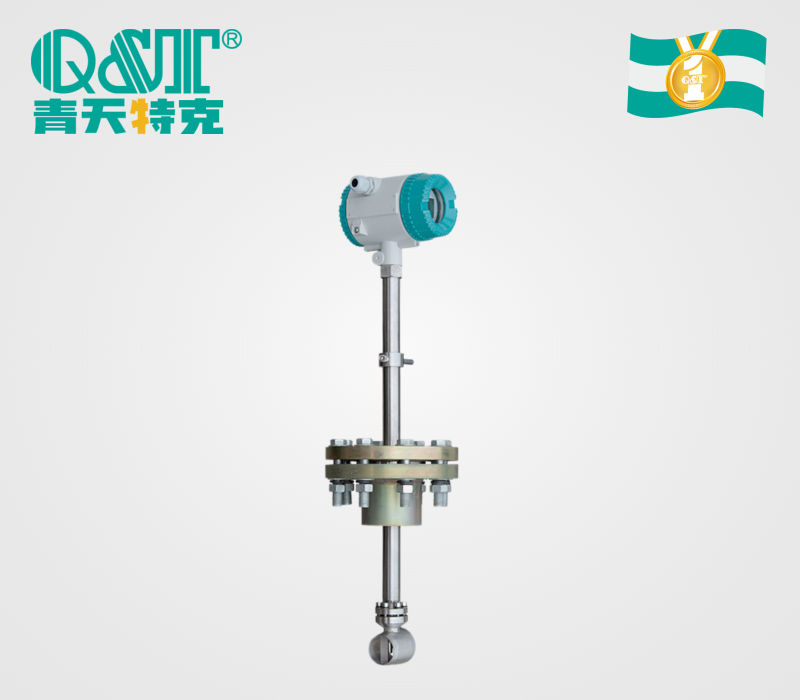

插入法蘭渦街流量計
插入式渦街流量計按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)。

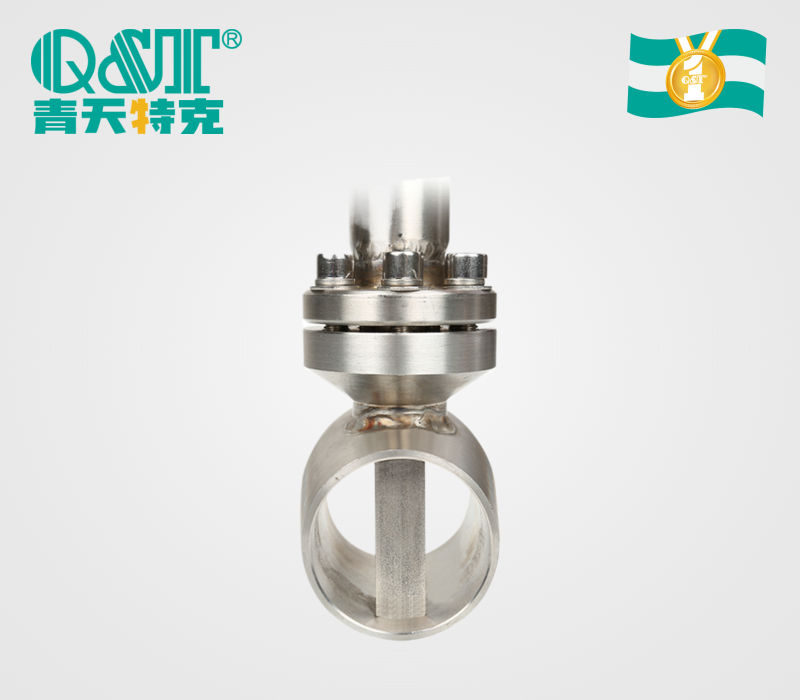

采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mA電流信號。
采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mA電流信號。
插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量 特點是壓力損失小量程范圍大精度高在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
無可動機械零件，因此可靠性高維護量小。儀表參數能長期穩定。
插入式渦街流量計采用壓電應力式傳感器可靠性高可在-20℃～+350℃的工作溫度范圍內工作。
有模擬標準信號也有數字脈沖信號輸出容易與計算機等數字系統配套使用是一種比較先進、理想的流量儀表。
無可動機械零件，因此可靠性高維護量小。儀表參數能長期穩定。
插入式渦街流量計采用壓電應力式傳感器可靠性高可在-20℃～+350℃的工作溫度范圍內工作。
有模擬標準信號也有數字脈沖信號輸出容易與計算機等數字系統配套使用是一種比較先進、理想的流量儀表。
?
分享到:
產品優點
檢測元件不接觸流體，可靠性高，介質適應性強
無可動部件，耐磨損，結構牢固、簡單
良好的抗震性能
允許工作溫度范圍寬，-40℃~+350℃
測量范圍寬，準確度高
脈沖信號輸出或二線制4～20mA電流信號輸出

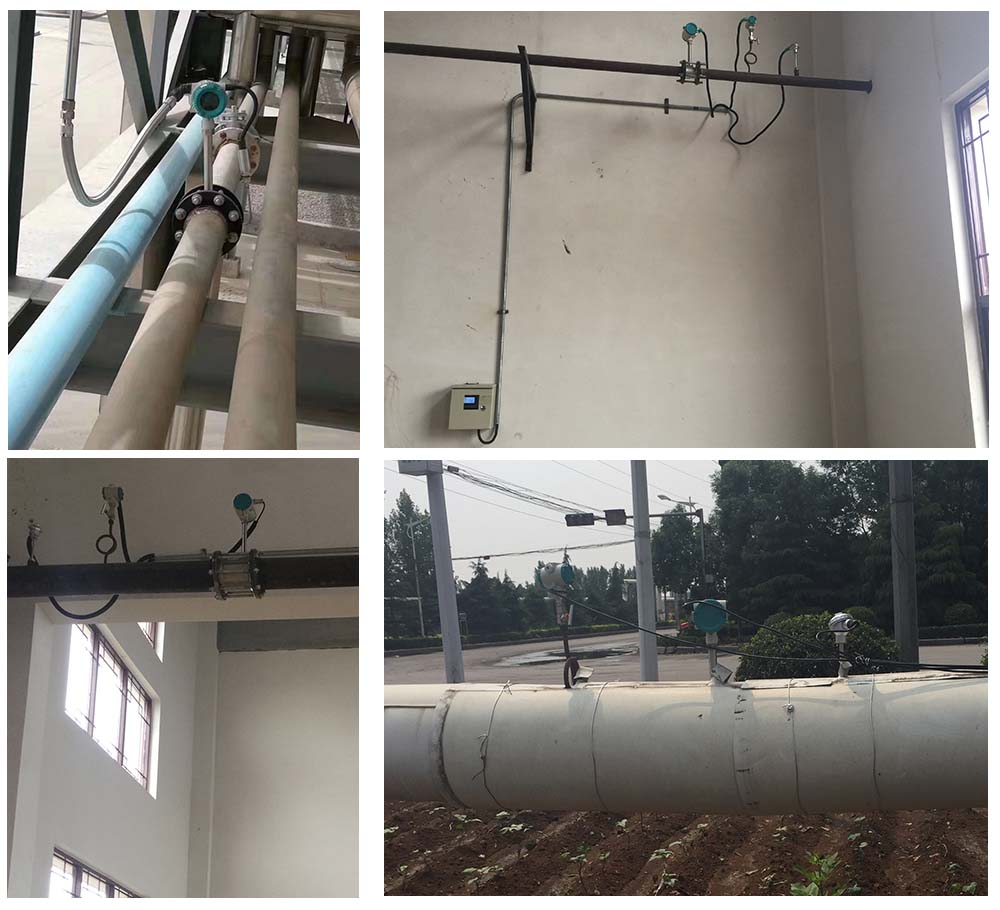

使用案例
技術參數
安裝要求
在安裝精簡型熱式氣體質量流量計前請確認管道的實際內徑和壁厚。
將熱式氣體質量流量計的其余部分一起裝入專用球閥內，根據實際管道內徑和壁厚計算出要插入的深度。這一步可以插入個大致尺寸并用手擰緊螺母。
轉動傳感器連桿，使標記箭頭與介質流動方向相同。
根據現場測得的數據換算出在傳感器連接桿上的相應刻度，鎖緊螺母即可。
如果您是橫向安裝的本款儀表的顯示屏可以90°180°270°的靈活安裝，滿足你現場實際需要。
?
